广州智点智能科技接近开关选型指南：NPN与PNP输出差异解析

从接线错误到设备停机：NPN与PNP到底怎么选？

在自动化产线的日常维护中，最让人头疼的故障往往不是传感器本身损坏，而是新换上去的接近开关怎么都不出信号。检查电源、核对图纸、万用表量了又量，最后发现是输出类型选反了——NPN换成了PNP，或者反之。这种低级错误不仅浪费时间，还可能烧毁PLC输入端。作为广州智点智能科技的技术编辑，我结合多年现场服务经验，把NPN与PNP的选型逻辑拆开讲透。

一、先搞懂“灌电流”和“拉电流”的本质区别

NPN输出（常开型）在导通时，输出端对地导通，电流从负载流向传感器，俗称“灌电流”。而PNP输出导通时，输出端接正电源，电流从传感器流向负载，即“拉电流”。听起来抽象，但记住一个口诀：NPN接低电平，PNP接高电平。在西门子S7-200系列PLC中，源型输入（漏型）必须配NPN传感器；而三菱FX系列大多为漏型输入，则要选PNP。选错的结果就是：传感器指示灯亮，但PLC接收不到信号，排查半天还以为是程序逻辑问题。

二、现场选型的三条铁律

第一，看PLC输入模块的公共端接法。如果公共端接24V+，说明是漏型输入，必须用NPN；接0V则用PNP。第二，看负载类型。继电器线圈、电磁阀这类感性负载，建议选PNP输出，因为其抗干扰能力更强，关断时产生的反向电动势更容易被吸收。第三，看接线距离。超过20米的长距离传输，PNP的抗衰减能力明显优于NPN，信号压降更小。

举个实际案例：佛山某汽车零部件厂，在焊装线上用了光电开关检测工件到位，原设计为NPN，但现场变频器干扰大，导致误触发频繁。我们将传感器更换为PNP输出，并在负载端并联RC吸收回路后，误动作率从每月17次降为0。这说明选型不仅要看接口匹配，还要考虑电磁环境。

三、不同场景下的输出类型推荐

• 接近开关：用于金属检测，若PLC为西门子S7-1200（源型输入），选NPN；若为三菱FX3U（漏型输入），选PNP。
• 限位开关（机械式）：多为干接点，不涉及NPN/PNP，但换用电子式行程开关时，务必确认原电路是灌电流还是拉电流。
• 安全光幕：安全回路建议使用PNP输出，因为安全标准（如ISO 13849）要求信号在断开时能可靠拉低，PNP的故障安全特性更优。

另外，光电开关中的对射型和镜反射型，输出类型选择逻辑与接近开关完全一致，但要注意暗通/亮通模式会叠加影响，建议先确定输出极性的逻辑关系，再选择常开或常闭。

四、实践中的“容错”设计技巧

很多工程师习惯在选型时留一手：使用双极性输出（同时具备NPN和PNP）的传感器。这类器件内部集成了两组输出晶体管，通过跳线或IO-Link协议切换。虽然成本上浮约30%，但在设备改造频繁、PLC型号多样的车间，能显著减少备件库存压力。广州智点智能科技的GX系列就提供这种可选型号，实测切换时间小于0.5ms，不影响高速计数场景。



五、别忽视的隐性成本

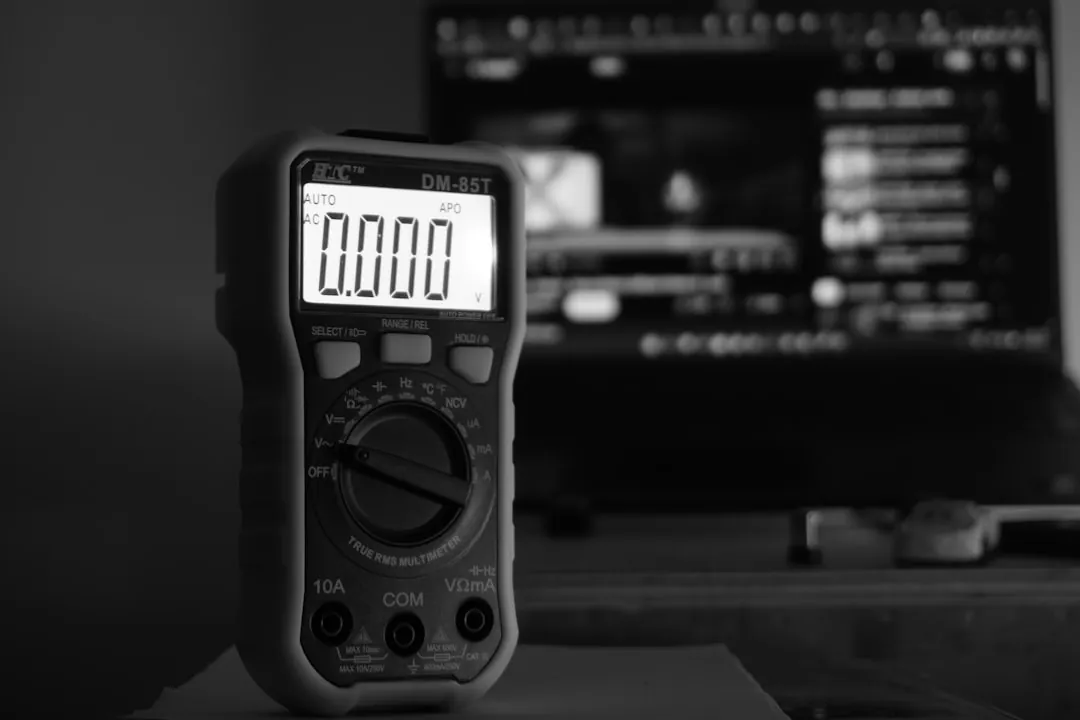

选型错误带来的不仅是维修工时，还有停产损失。以每小时10万元的产线停线成本计算，一次误选导致的2小时停产，就够买几十个高端传感器了。因此，在项目设计阶段，强烈建议用万用表实测PLC输入端的公共端电压，而非仅看图纸标注——因为很多设备经多次改造后，图纸早已跑偏。

总结：选型不是“二选一”，而是系统匹配

NPN与PNP的差异，表面是输出晶体管的极性，实质是整个控制回路的电平逻辑。无论是接近开关、光电开关，还是安全光幕、行程开关，都要结合PLC型号、线缆长度、干扰强度、安全等级综合判断。广州智点智能科技提供免费的技术选型支持，如果你的现场也遇到类似困惑，欢迎带上电路图来咨询。选对了，设备稳定运行；选错了，问题只是刚刚开始。
